Preparando Hardware
1. Introducción:
Cuando se lleva a cabo un proyecto, lo que más ilusión nos hace, es ver que funciona y conseguimos hacer lo que
habíamos definido. Para esto necesitamos hardware.
He visto una placa económica que nos facilitará las pruebas:
- Es una placa económica.
- Viene con el PIC16F877 en un zócalo ZIF (Nosotros lo cambiaremos por un Pic18F4550 que tiene USB).
- Tiene botones y leds.
- Tiene un receptor infrarrojo (1838T).
- Dos puertos para sonda de temperatura (DS18B20).
- Conector USB (inicialmente sólo sirve para alimentar, pero lo adaptaremos para usar como puerto de comunicaciones).
- Conector RS232 (integra un MAX3232).
- Conector para display lcd.
- Conector para cristal oscilador.
- Pines para acceder fácilmente a los puertos del uControlador.
2. La placa:
Buscando por Ebay, he visto esta placa económica que será fácil de adaptar:

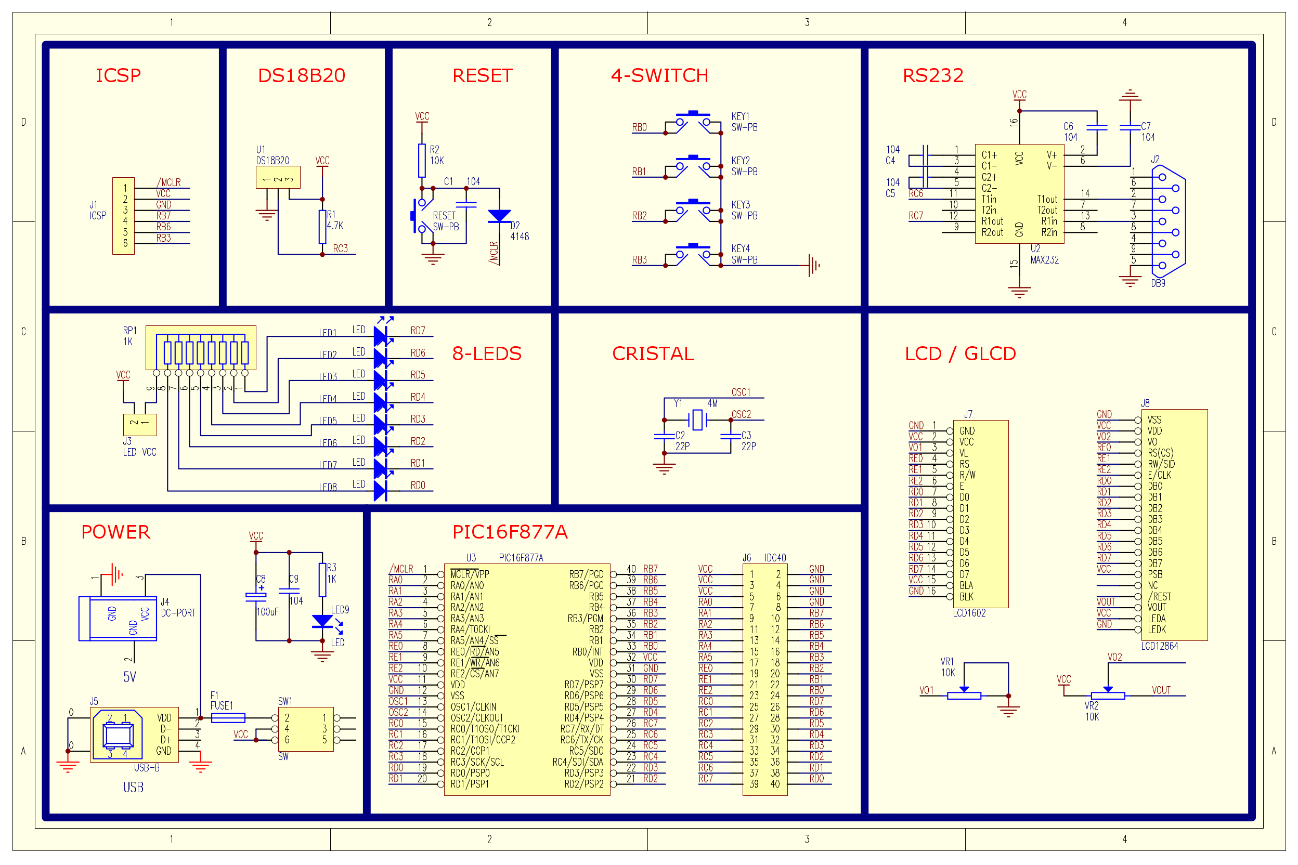

Esquema:

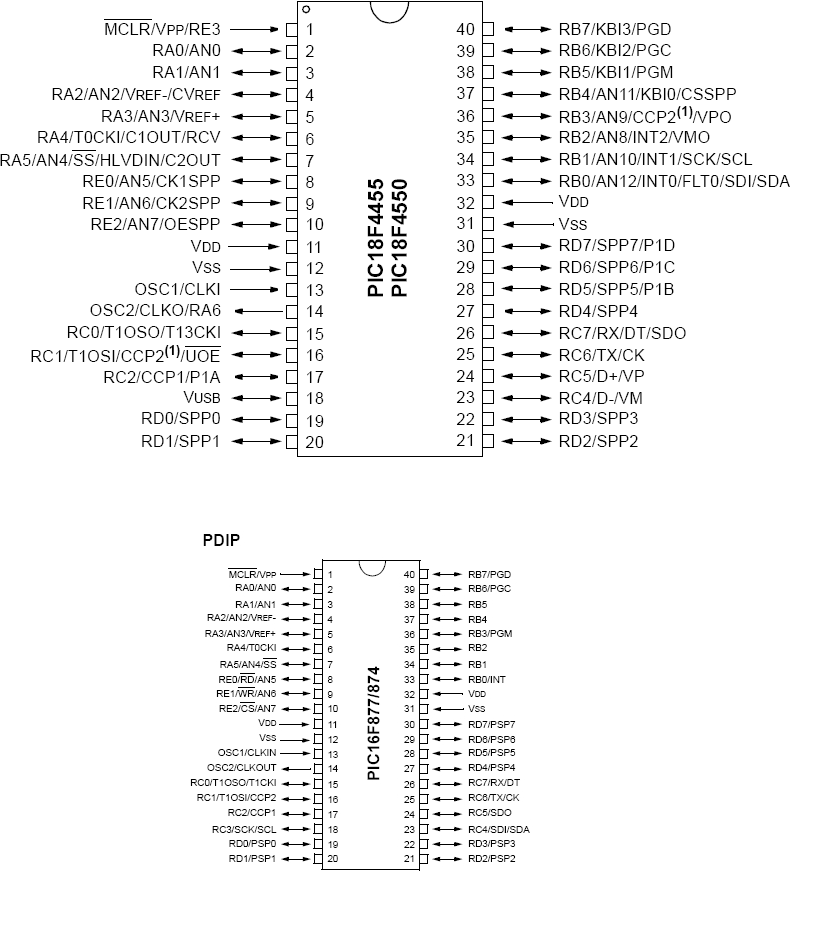

Diferencias entre el 16F877 y el 18F4550:

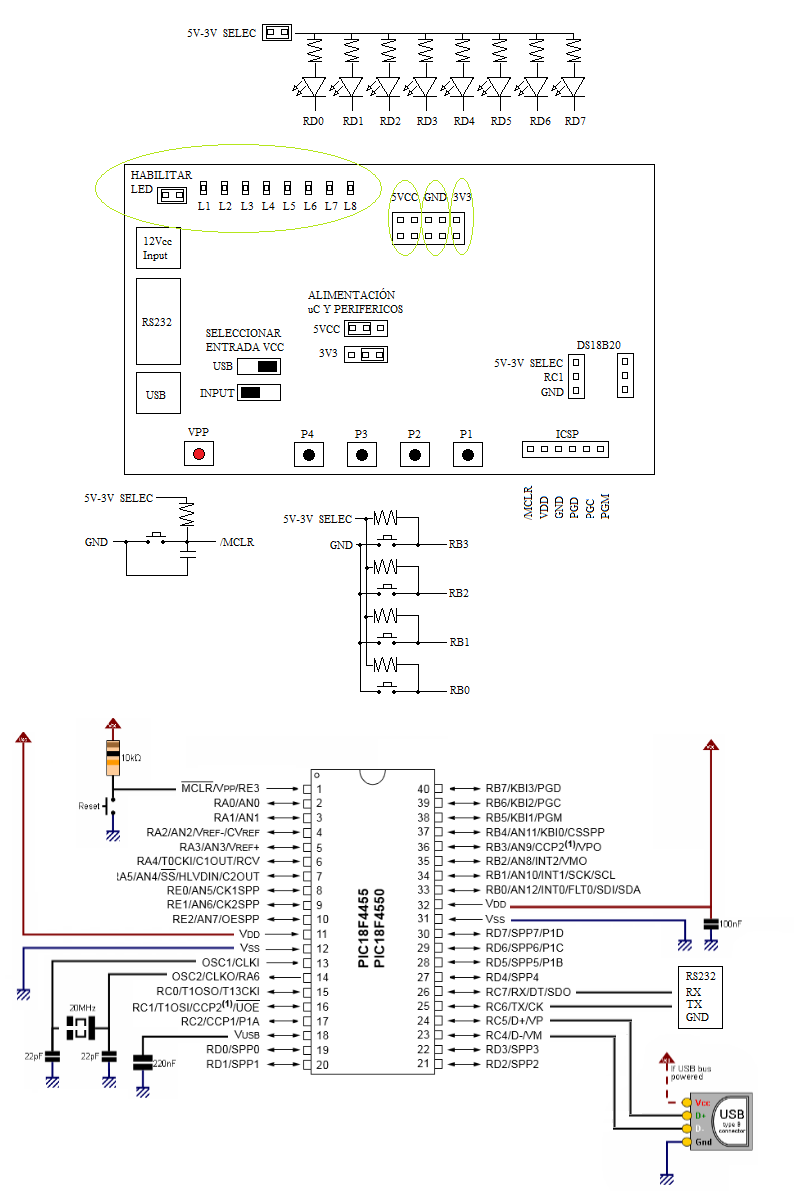

Zonas destacadas:
3. Modificaciones a realizar:
Para adaptarla, realizaremos las siguientes modificaciones:

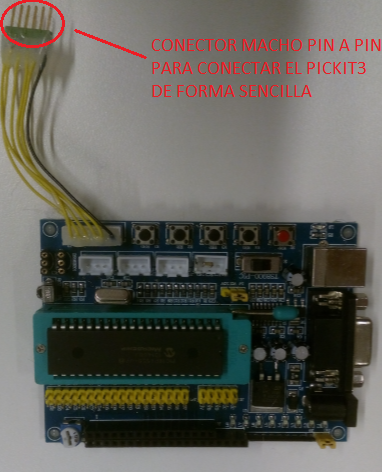

- Conector para el programador PICKIT3.

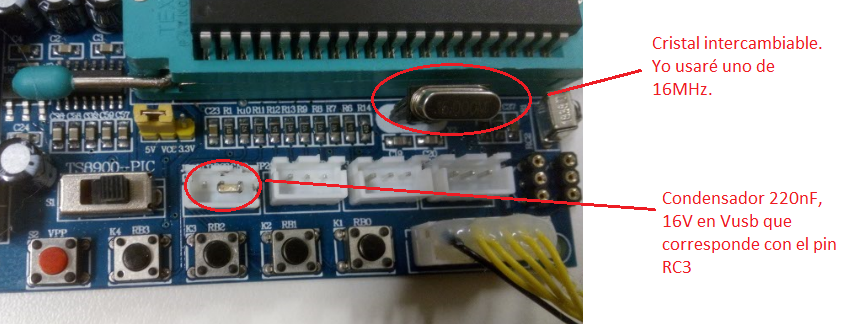

- Añadir un condensador de 220nF, 16V en el pin Vusb.

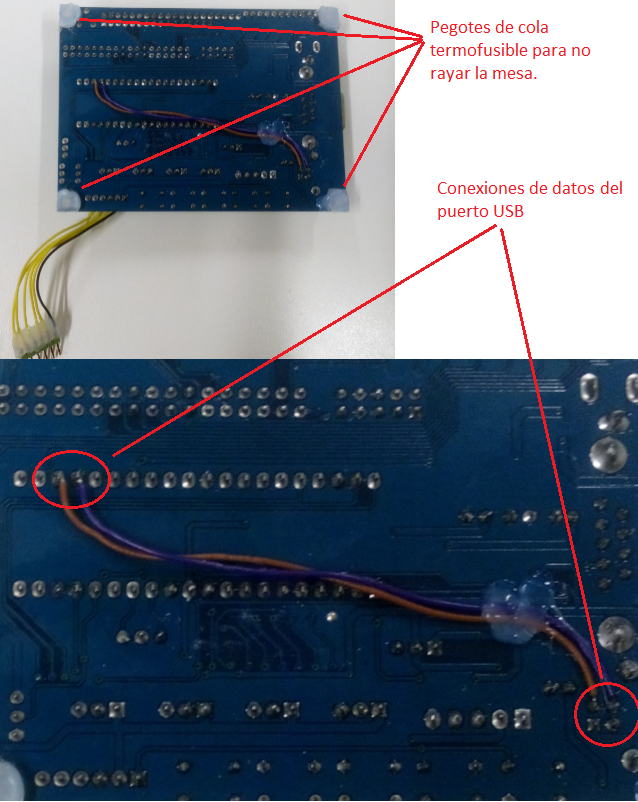

- Conectar los pines de datos del puerto USB a los pines del microcontrolador.
4. El programador:

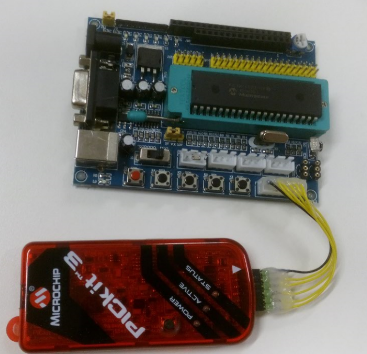

También necesitaremos un programador para cargar el bootloader inicialmente, yo usaré el siguiente:

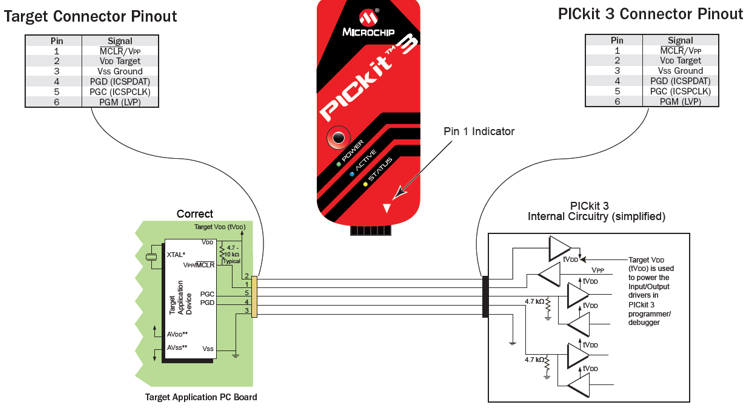

Programador:
